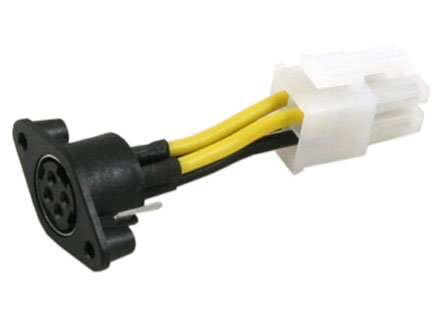

Power adapter 4-pin miniDin to miniFIT-JR (for PicoPSU-120/150/160)
Allows for high powered 4pin mini-Din AC adapters to be used with eg. M350 chassis and PicoPSU-120/150/160. More efficient for output current of higher than 9 amps. More suitable for applications which require high power CPUs, such as Intel i5 and i7. Screws for miniDIN socket are not included.
Please tell us your opinion. Rate the product on a scale from 1 to 5. A value of 5 means the best possible rating.
If you want you also can leave a comment.
Your ratings are honored on many ways. Your report will help other customers to better judge about the products. And
you can benefit from reports other customers are giving.
In addition we credit 0.50 EUR for each given rating with comment and 1.00 EUR for each given rating with comment (more than 150 characters)
on your account. The credit will be substracted automatically on your next order !
We reserve us the right to delete given comments (for example on attempts to give comments with senseless content, copying of other comments, inserting of foreign content, abusing the system for financing orders).
"Fair-use-policy" does apply (as of rule of thumb you should give comments for products which you have purchased already. And your credit account only in rare cases will have 2 or even 3 digits). The credit can only be withdrawn by placing an order. It is not possible to get the credit cash or transferred in an other way.
Customer ratings:
 Average rating, based on 2 ratings |
from xxx_olmari am 29.01.2018
|
It's an mini-power-din socket for PicoPSU. It does what it's supposed to do. It has relatively big wires, which is a plus because of possible current that could be passing trough, so no savings on wrong place.
Unbedingt Pinout beachten!
Ich habe meine PicoPsu über dieses Kabel mit meinem (nicht hier gekauften) MeanWell Netzteil mit Mini-DIN-Stecker verbinden wollen, aber zum Glück bemerkt, dass die Pinouts nicht kompatibel sind. Meanwell hat auf Pins 1 und 4 V und auf 2 und 3 V-, das Adapterkabel hier "vertauscht" dabei 2 und 4 was zu einem Kurzschluss führen würde.
Das hier bei CarTFT im Datenblatt verfügbarbare Pinout entspricht dem gelieferten aber, d.h. das Adapterkabel war wie beschrieben aufgelegt, aber eben zu meinem MeanWell nicht passend.
Ich habe die beiden Kabel an meinem Adapterkabel getauscht (Lötkolben notwendig!) und es funktioniert einwandfrei.
Der Mini-DIN-Stecker ist höchstwahrscheinlich auch nicht standardisiert, daher kann man hier auch niemandem einen Vorwurf machen.
Aber liebes CarTFT-Team: Ein Warnhinweis schon in der Produktbeschreibung wäre doch sehr sinnvoll und angebracht? Wegen dem fehlenden Hinweis und der Gefahr, hier großen Schaden zu verursachen, gebe ich nur 3 Sterne.
Die Dimensionierung der Kabel ist schon fast übertrieben, da die eigentliche Zuleitung zur PicoPSU 160 nur noch über 2 (anstatt hier 4) Kabel erfolgt, die auch noch einen kleineren Querschnitt haben.
Die Stecker der Netzteile von CarTFT sind hoffentlich passend belegt, aber ich empfehle trotzdem jedem, nochmal ganz genau hinzuschauen, bevor man das in Betrieb nimmt!
